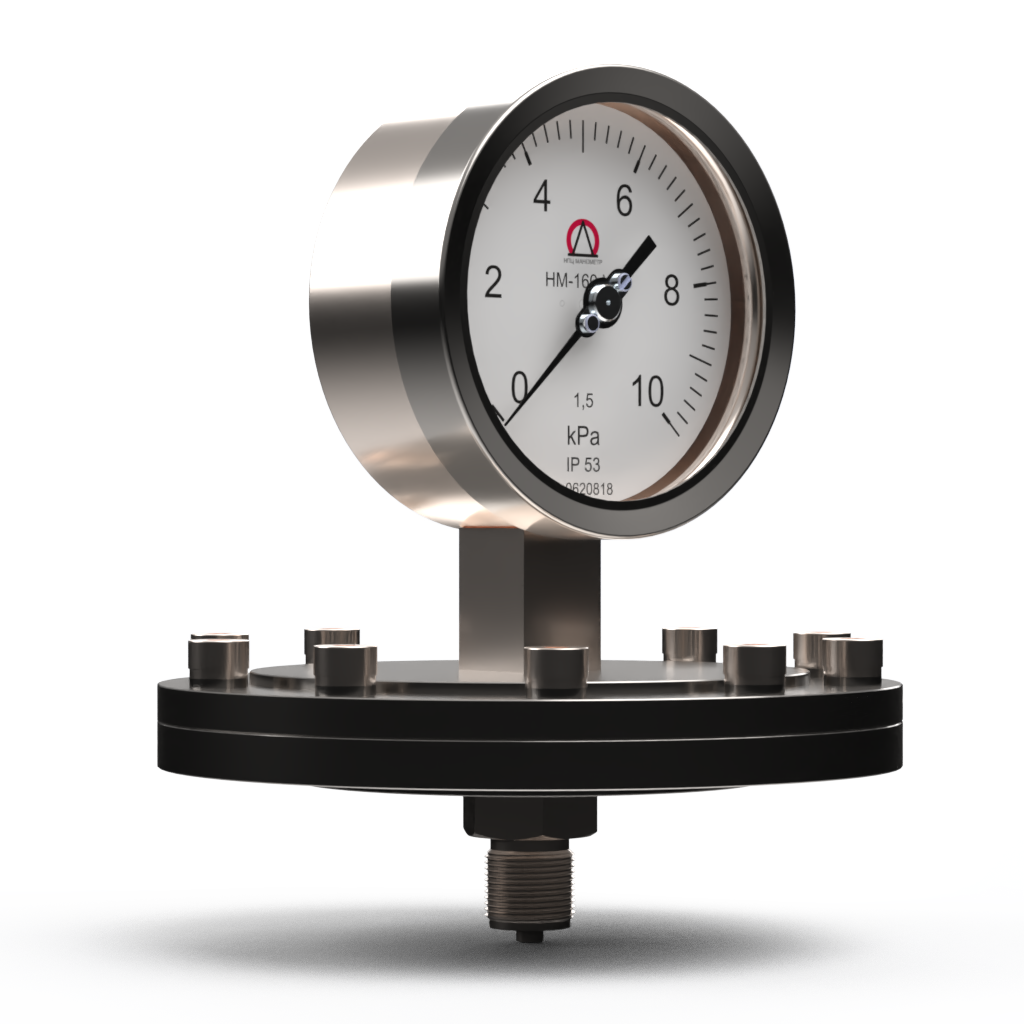

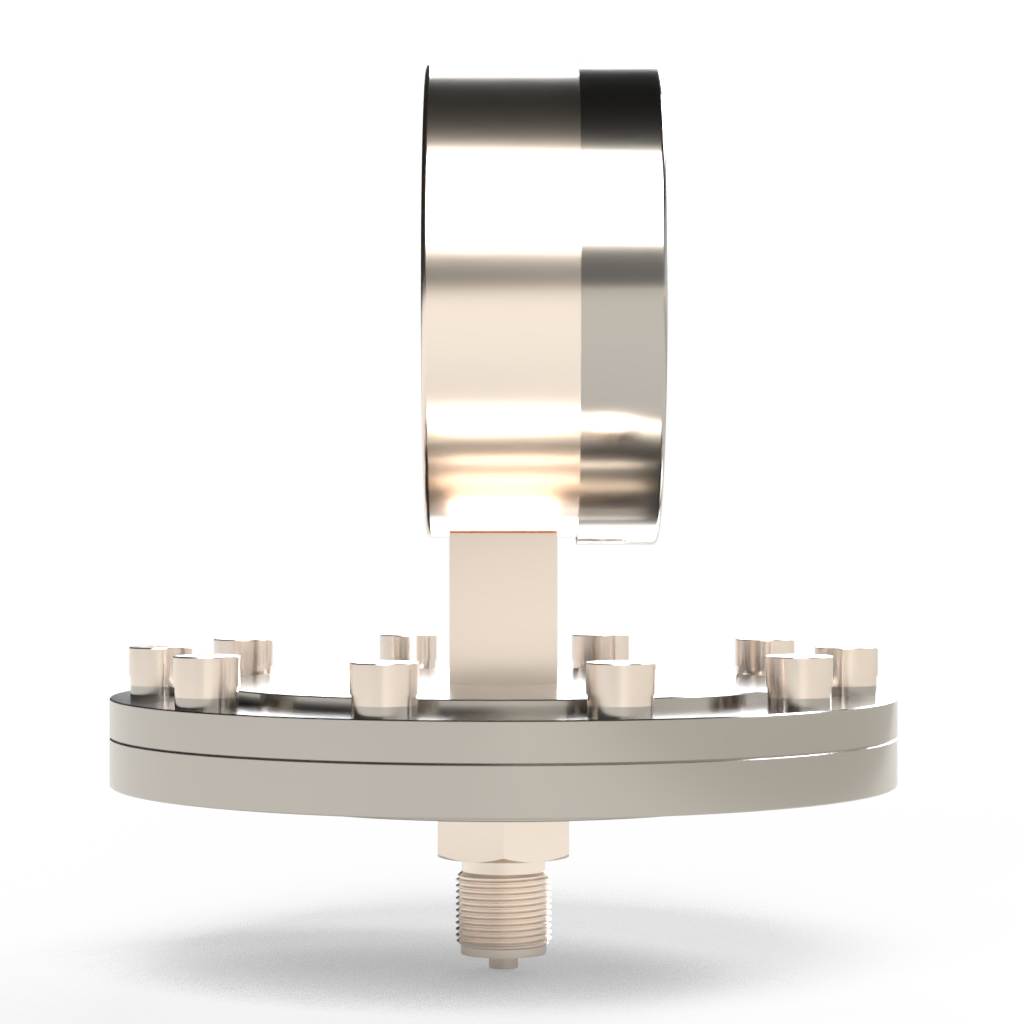

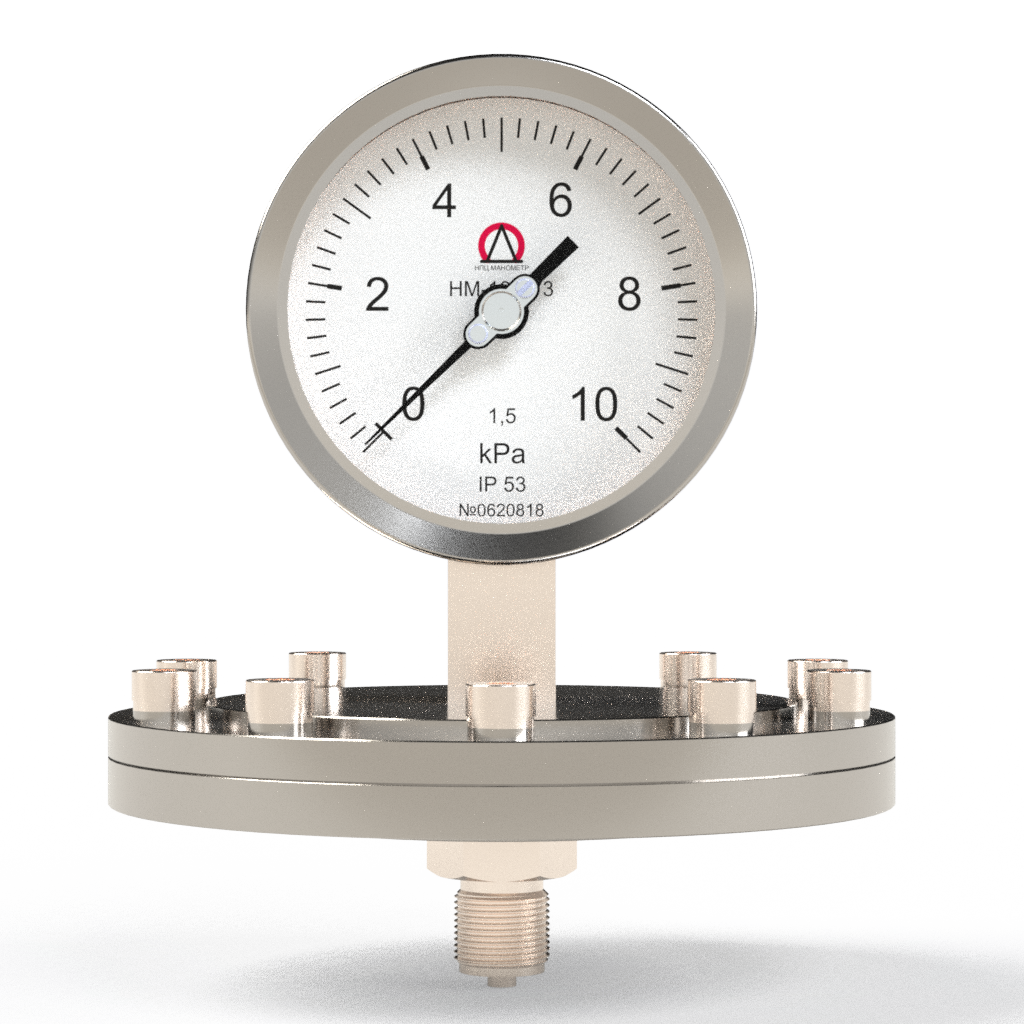

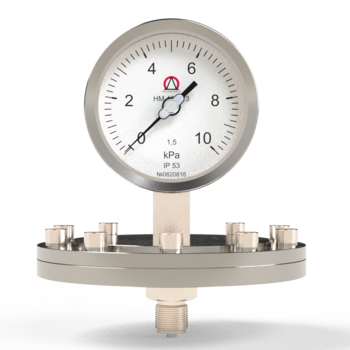

Напоромер НМ-100-РМ коррозионностойкий с плоской измерительной мембраной
Применение
- Прочная конструкция и пылезащита IP54
- Для газообразных, агрессивных не кристаллизующихся сред
- Медицинское, вакуумное, газовое, лабораторное оборудование и т.д.
Особенности конструкции
- Корректор нуля на стрелке
- Корпус и измерительный блок из нержавеющей стали 08Х18Н10Т(AISI304) или 12Х18Н10Т (AISI316L)
- Сплав мембраны 316L, тантал, титан, монель, Hastelloy C276, покрытие из ПТФЭ (PTFE)
- Присоединение к процессу M20x1,5; G1/2; MK20x1.5; R1/2;
- Низкие диапазоны от 1 кПа
- Высокая перегрузочная возможность 3хВПИ
Технические характеристики
Верхние пределы измерения и классы точности приведены в Таблице 1.
Таблица 1
| Диапазон измерений избыточного давления(1) (4), кПа |
Класс точности в соответствии с ГОСТ 2405-88(1) |
|---|---|
| от 0 до 1,0 |
1,0; 1,5(2); 2,5 2,5-1,5-2,5(3) |
| от 0 до 1,6 | |
| от 0 до 2,5 | |
| от 0 до 4,0 | |
| от 0 до 6,0 | |
| от 0 до 10,0 | |
| от 0 до 16,0 | |
| от 0 до 25,0 | |
| от 0 до 40,0 | |
| от 0 до 60,0 | |
| от 0 до 100,0 | |
| от 0 до 160,0 | |
| от 0 до 200,0 | |
| от 0 до 250,0 |
Примечание
(1) - Конкретное значение указано в паспорте средства измерений.
(2) - Для средств измерений с диапазоном измерений от -100,0 до -1,6кПа и от 1,6 до 250кПа.
(3) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы).
(4) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ.
Пределы допускаемой основной приведенной( к диапазону измерений) погрешности соответсвуют классу точности
Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности
По желанию заказчика приборы могут быть изготовлены для измерения в других еденицах измерения: mBar, мм. Водного столба(mm H2O), мм. Ртутного столба (mm Hg), кгс/м2 и др. Возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой.
Межповерочный интервал приборов составляет 2 года
Регистрационный номер в реестре утвержденных типов СИ 80824-80.
Приказ Федерального агенства по техническому регулированию и метрологии №2359 от 31.12.2020
Первичная поверка приборов осуществляется ФБУ Мордовский ЦСМ.
Аттестат аккредитации №РОСС RU.0001.310031
Допустимая температура:
- Окружающая: от -60°С до +85°С;
- Измеряемой среды: +200°С Максимум;
Климатическое исполнение: У3 или У2; Т3; УХЛ3.1; УХЛ1; ОМ
По защищенности от воздействия окружающей среды приборы изготавливаются по ГОСТ Р52931-2008 и ГОСТ 14254-96 в следующих исполнениях: IP53, IP54 или IP63.
Приборы прочны к воздействию одиночных механических ударов с ускорением до 500 м/с2.
Масса прибора 2,5 кг.
Присоединение к процессу: Осевой штуцер М20х1,5; М12х1,5; М10х1; G1/2; G1/4.
